Krag-Jorgensen M1894

VladRussianArms
Попались оригинальные чертежи Krag-Jorgensen M1894 от 1896 года. Решил сделать 3 Д-модель, стал детально разбираться с размерами, геометрией, конструкцией.

И вижу, что что-то тут не так. Размеры - свободно ловят сотку, углы - секунды.
Сама геометрия требует станков ЧПУ, причем желательно 5-координатных.
Что-то мне сомнительно про темное и примитивное производство, которое могло быть организовано серийно. Причем в нескольких странах, с кучей модификаций, причем в различных измерительных системах.


VladRussianArms

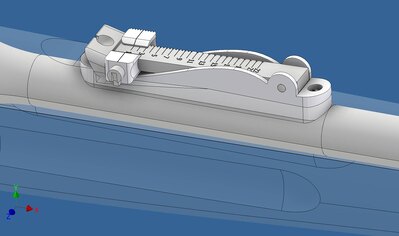

ну и собственно сама 3Д-модель
























VladRussianArms
анимация работы узлов и деталей


Vic
Класс!
Не знаю почему, но вот завораживает дизайн оружия 19-20 веков.
VladRussianArms
Vic
Класс!
Не знаю почему, но вот завораживает дизайн оружия 19-20 веков.

да, умели раньше красиво делать
