2 недели.
Делал по этому чертежу из Благонравова и наставлению от 1938 года. Чертеж содержит 9 серьезных ошибок, поэтому пришлось кое-что ипровизировать и додумывать самому..

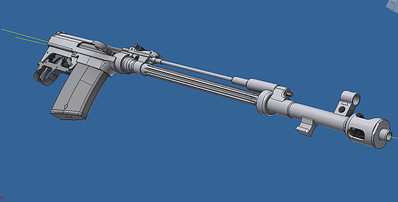

выкладываю картинки по этапного моделинга.
Обращаю внимание, что модель сделана в масштабе 100:1

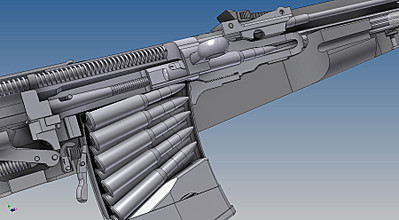

разрезы
тестовый рендеринг в максе.
Не могли бы Вы перечислить ошибки чертежа-для общего развития.
Ну как всегда.......!!!!!!!!!!!!!Хотелось бы узрить поэтапное построение "висла"
Красота неописуемая!
Не сносите тему плиз, товарищ камерад 😛
Рисунки на белом фоне прямо в НСД просятся 😊
Не могли бы Вы перечислить ошибки чертежа-для общего развития.
1) Целик
2) защелка магазина
3) направляющая трубка возвратной пружины
4) штифт прицельной колодки
5) направляющая возвратной пружины
6) направляющий стержень боевой пружины
7) тяга спусковая
8) мушка
9) несосности

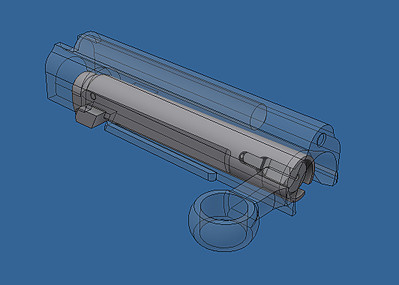

поэтапное построение "висла"
дальше тривиальные операции.
результат:
