Моделирование ППД 34\38

Начинаю моделирование ППД 34\38 со всеми внутренними деталями.
Отдельное спасибо за помощь с материлами : vsk2002, Shtainer34.

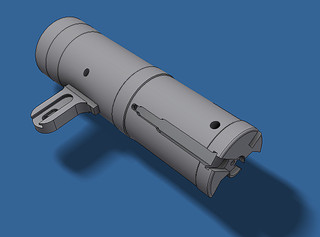

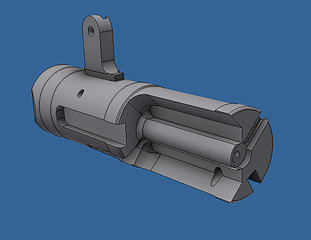

Первые шаги.

Хорошее начало!

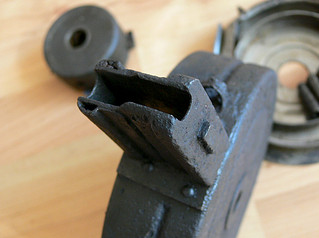

Небольшое уточнение по магазину. Насколько знаю, на таких бубнах задвижка крышки магазина была другой конструкции. В глаза сразу бросается.

Еще, левая губка горловины магазина, вроде, должна быть подрезана. Иначе она конфликтует с отражателем.
http://gunszip.org/topic/36/300677.html
Пост.#82

Небольшое уточнение по магазину

Снова по губкам. Случайно в журнале на фото наткнулся. Тут они одинаковые. ?

Может, только на дисковых магазинах под ППД-40 такое необходимо было. ?

одинаковые

Похоже, действительно, только на ППД-40 так стали делать.

Хотя, это к текущей теме не имеет отношения.

за выходные...

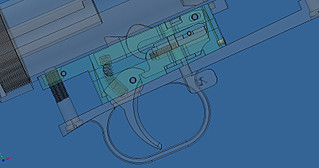

спусковой механизм

Маркировка 1 и 71 переводчика идет на ППД-40. На 34-ом было ОДИН и НЕПР

Кстати, может полезно будет. Во всех руководствах на ППД и у Благонравова в "Материальная часть стрелкового оружия" неверно описана работа размыкателя при одиночной стрельбе:
http://gunszip.org/topic/36/1089414.html

На 34-ом было ОДИН и НЕПР

Я пока только на одном видел, что в коллекции ИЖГТУ есть, на всех других с буквами. Может уже на более поздних 38-х стали делать? На плакате, заметил, еще и прицел отличается (с защитой)

P.s. хотя сечас пересмотрел все фотографии что есть, действительно попадаются и с цифрами (8- |

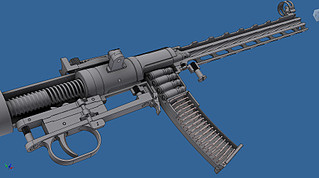

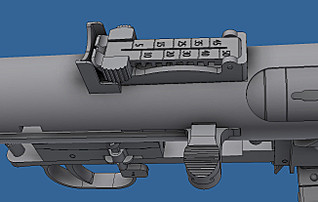

секторный прицел

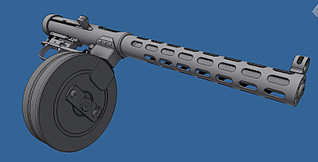

секторный магазин

симпотная антапочка

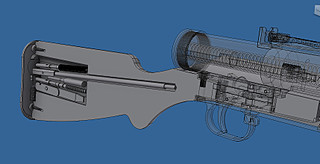

приступил к ложе

Здравствуйте, ширину ложа в районе ствольной коробки не подскажите?
И ещё, ложе от шейки и далее в зад, насколько похоже на ППШ по сечениям.

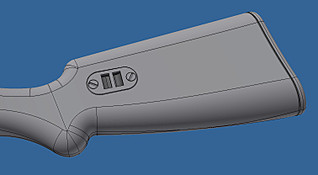

затыльник

ширину ложа в районе ствольной коробки не подскажите?
И ещё, ложе от шейки и далее в зад, насколько похоже на ППШ по сечениям.

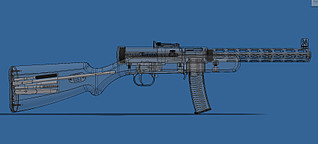

По моим рассчетам, а делаю я модель по этой схеме

ширина ложи:
- в районе ствольной коробки 48 мм.
- насколко похоже на ППШ - не знаю, надо в фотошопе в одном масштабе наложить одно фото на другое, сделав верхний слой полупрозрачным и будет видно, насколько контуты совпадают.
Я делал профиль по схеме.

Точнее ответить на Ваши вопросы смогут счастливые обладатели ММГ ППД 34\38.

Спасибо за ответ. Под профилем, я имел в виду поперечные сечения, а так же овал затыльника.

еще одна симпотная антапочка

Sherifff
Спасибо за ответ. Под профилем, я имел в виду поперечные сечения, а так же овал затыльника.

Вырез еще под переводчик огня сделал, на чертеже его нет, лень перевыкладывать картинки на форуме.

принадлежности
