Целью моей работы является создание проекта конструкции самозарядного пистолета в которой, благодаря новому компоновочному решению, ударный и спусковой механизмы объединены между собой, что обеспечивает значительное упрощение УСМ и повышение его надежности. При этом, отпадает необходимость в тяге, проходящей поперек магазина. Это позволяет применить надежный магазин с двухрядной подачей патронов на линию досылания и избавиться от отдельного автоматического предохранителя. Все это значительно упрощает данную конструкцию в сравнении с прототипом.

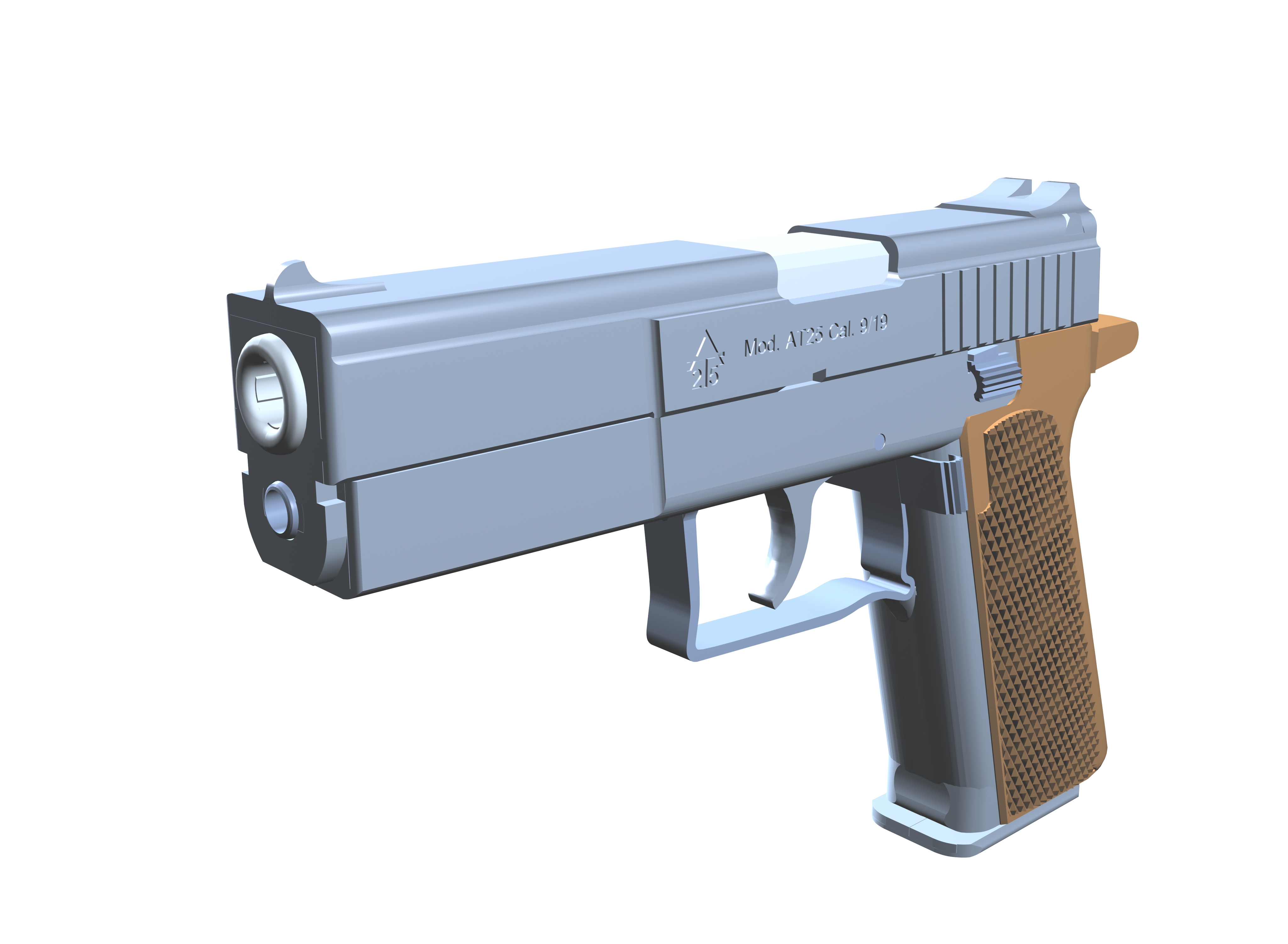

Представленный ниже проект самозарядного пистолета существенно отличается от прототипа тем, что ударник выполнен в виде двуплечего рычага, снабженного бойком и установленного в районе зеркала затвора, функцию курка выполняет направляющая возвратной пружины, а серьга выполняет функцию рычага, обеспечивающего кроме замыкания ствола еще и предварительное взведение возвратной пружины выполняющей функцию возвратно-боевой.

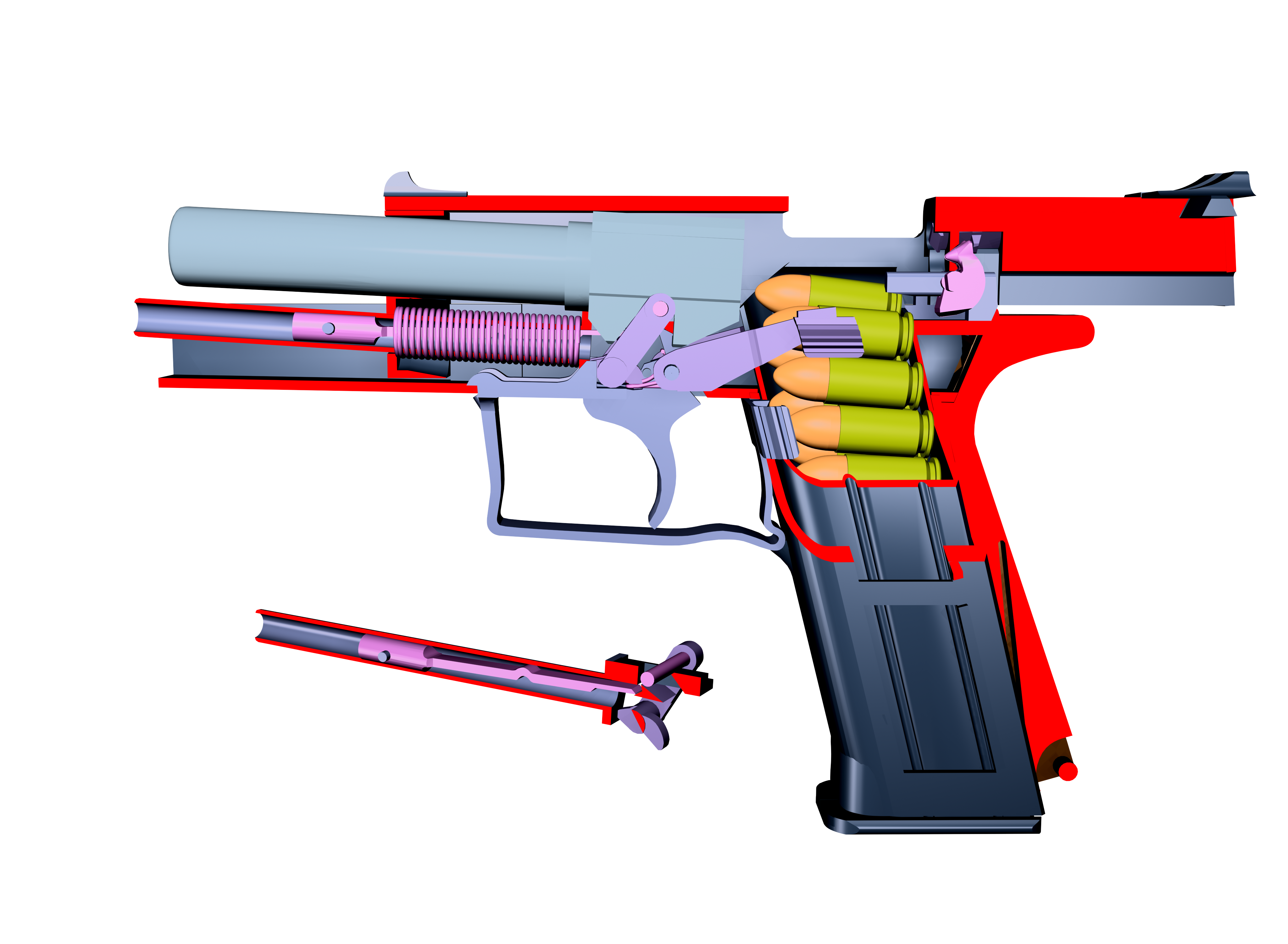

Если взять пистолет со снаряженным магазином и отвести затвор назад до упора, то он сначала отходит вместе с запертым стволом, а затем казенная часть ствола, под действием серьги, опускается и ствол останавливается. При этом серьга поворачивается на некоторый угол и ее взводной выступ встает перед пружинящим упором курка-направляющей возвратно-боевой пружины. Одновременно, другой выступ нажимает на спусковой крючок, который опускается вниз эллипсным отверстием на оси, освободив место для курка-направляющей, а два противоположных выступа отодвигают курок-направляющую назад и система приходит в равновесие уменьшив трение между стволом и затвором. Далее, если отпустить затвор, то он накатывается вперед и досылая поданный на линию досылания патрон упирается в казенную часть ствола. При этом поданный патрон упирается задней частью в отражатель, этим исключается двойная подача в начале досылания. Затем серьга поворачивается вперед, замыкает ствол, своим взводным выступом воздействует на пружинящий упор курка-направляющей и частично взводит возвратно-боевую пружину. Спусковой крючок поднимается вверх, поворачивается и своим шепталом заходит за взвод курка-направляющей, а предохранительным выступом заходит за выступ направляющей исключая ее срыв со взвода. Пистолет безопасен, кроме случая полного нажатия на спусковой крючок.
Для выстрела следует нажать на спуск. При этом спусковой крючок поворачивается и шепталом довзводит курок-направляющую сжимая возвратно-боевую пружину. Далее шептало срывается с боевого взвода и курок-направляющая бьет по нижнему плечу ударника который поворачивается на оси и своим бойком разбивает капсюль. При этом пружинящий упор курка-направляющей проходит над взводным выступом серьги. Далее все произойдет так же как и при отведении затвора рукой за исключением повернутого спускового крючка на который выступ серьги не действует. Гильза, в данном случае, выбрасывается вправо-вверх поскольку выбрасыватель установлен в правом канале затвора. Если отпустить спусковой крючок то он поворачивается назад и опустившись эллипсным отверстием на оси заходит за боевой взвод, частично взведенного курка-направляющей, а его предохранительный выступ заходит за выступ направляющей, исключая срыв курка-направляющей с частичного взвода. Выстрел при недосланом патроне исключен, благодаря недоходу ударника вместе с затвором.

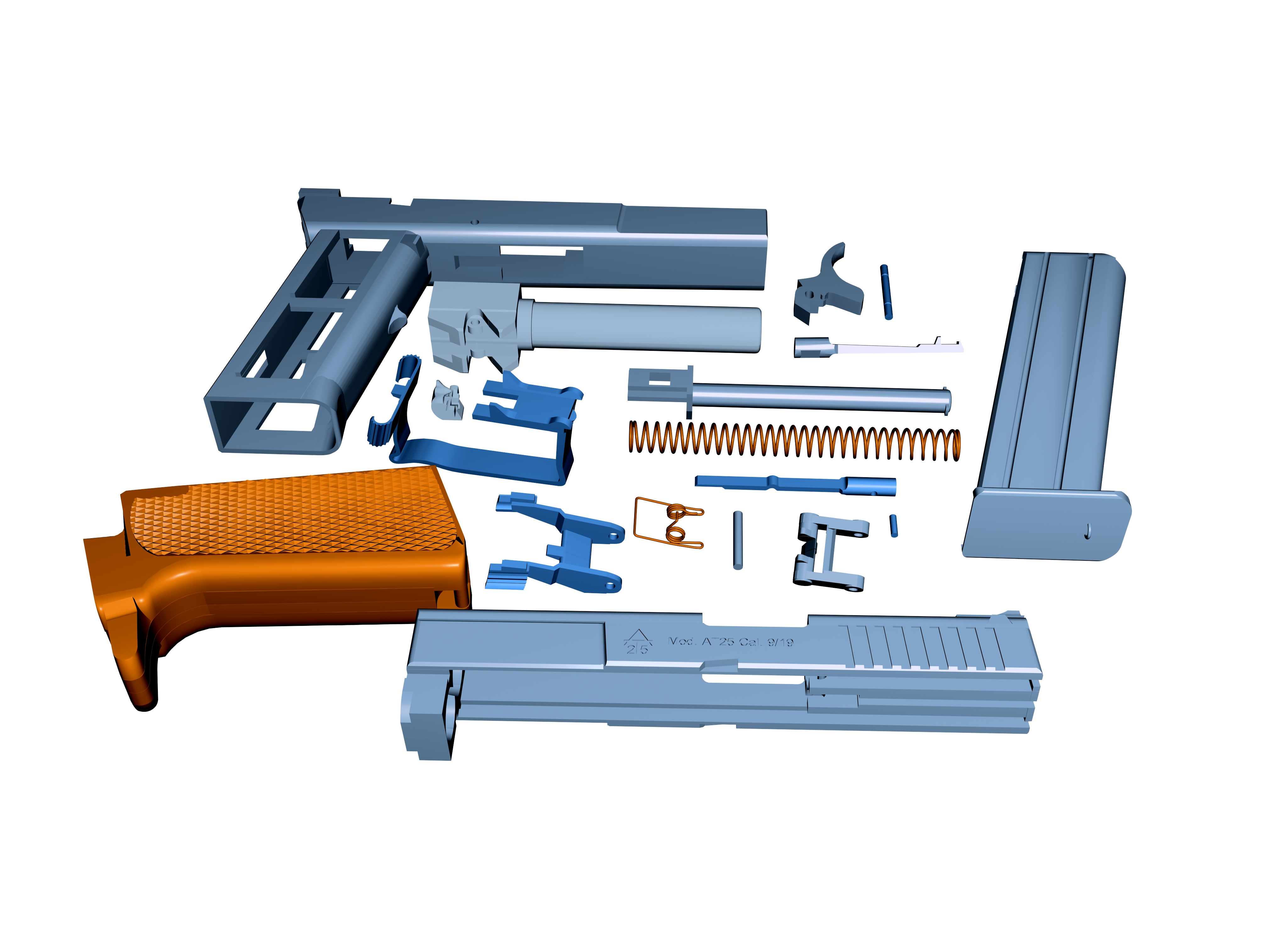

Представленная конструкция самозарядного пистолета содержит 21 деталь, включая 4 пружины. Для сравнения, у Глока 42 детали, из них 8 пружин.
Габариты - 198/137/34 длина ствола 114мм. У Глока - 204/138/34 длина ствола 114мм.
Пистолет симметричен, как конструктивно так и функционально. В зависимости от места установки экстрактора, выброс гильз вправо-вверх или влево-вверх.
20.11.25. Алексей Тарасенко
AlterТам по мне немного нипаняна с этим моментом.
Сдаётся мне, что при ударе бойка по курку , будет происходить подвижка блока ствол-затвор назад. Ведь его ничего не держит, как то бы было при неподвижном стволе. Курок будет работать как передаточный рычаг в точке накола капсуля, ослабляя и так небольшую энергетику удара бойком. Это не Браунинг 1900 с его длинным ходом ударника и тем же неподвижным стволом.
Да, ось вращения на подвижных частях, и, по идее, должна ослаблять удар курка.
Но, в то же время, подвижные части толкаются НАВСТРЕЧУ курку.
Но, толкаются подвижные части, а удар наносится по капсюлю, который на гильзе. А гильза у нас насколько плотно сидит в патроннике и затворе?
Там с три-четыре передаточных звена можно насчитать и насколько плотно они друг с другом контактируют.
Но сама идея ударно-боевой пружины мне нравится. Сам когда-то что-то примерно такое же в голове крутил.
З.Ы. Вот не понимаю, почему схема Браунинга 1900 больше нигде(?) не применялась. Ну нет у неё минусов.
Моё личное предпочтение - Боберг. Компактный. Его нужно ещё оптимизировать.
tynblpbМинусы.
Но сама идея ударно-боевой пружины мне нравится. Сам когда-то что-то примерно такое же в голове крутил.
З.Ы. Вот не понимаю, почему схема Браунинга 1900 больше нигде(?) не применялась. Ну нет у неё минусов.
1. Количество патронов на один меньше, чем в других схемах в тех же габаритах.
2. Рамку пистолета надо делать выше , а это материалоёмкость.
3. Узел упора боевой пружины(и крепление ствола) тоже нужно делать больше.
4. Выброс стреляной гильзы строго в бок, а это приводит к высокому отражателю, его тоже нужно делать "покрепче".
5. Исключено наличие самовзводного механизма на поворот из-за опять же низкого положения ствола или надо городить огород.
6. Разное.. )
tynblpbХорошо сидит, главное , это уже упор для его курка (см. выше)
А гильза у нас насколько плотно сидит в патроннике и затворе?
Alter
а это материалоёмкость.
Уой, блин! Это то, что меньше всего волнует.
5. Исключено наличие самовзводного механизма на поворот из-за опять же низкого положения ствола или надо городить огородВ моей системе координат этот один пункт(выделенный жЫрным) всё, прям фффсё, окупает.
Касательно темы обсуждения. Я понял, что меня смущает. Та часть затвора, где зеркало затвора. Показал стрелочкой. Она там не слишком ли тонковата? там оно в половину толщины донца гильзы выглядит. Плюс, если я прально понимаю, оно там снизу ещё и не закреплено, так как там ось вращения курка с бойком. Точно ли оно выдержит, когда в неё будет долбиться дно гильзы при выстрелах?
derevo1Не шутите так больше.
Уой, блин! Это то, что меньше всего волнует.
tynblpbТам у него толщина прим. 3мм , но это не чертёж , это "эскиз". А свободную полость можно уменьшить, уменьшив толщину курка в этом месте.
Точно ли оно выдержит, когда в неё будет долбиться дно гильзы при выстрелах?
новый
Привет.
Можно выложить схему работы всего механизма перезарядки- как в первых образцах ваших конструкций.
Успехов
Николай
