Но в том проекте был один существенный нюанс - матрица для обжимки устанавливается непосредственно в пресс. Это возжможно только больших прессов с резьбой 1 1/4-12 UNF, которая применяется на матрицах для .50BMG и подобных калибров.
Либо можно использовать бушинговый пресс Lee, но без бушинга. В прессе Lee нарезана трехзаходная резьба 1 1/8-16, выполнение которой на токарном станке достаточно хлопотно.
Использование обычного нарезного пресса для обжимки 12 калибра невозможно по той причине что отверстие под резьбу 7/8-14 UNF имеет диаметр 20.4 мм, а диаметр трубки гильзы 12 калибра составляет 20 мм. Стенка толщиной 0.2 мм не выдержит необходимых усилий.
Предлагается все хозяйство разместить наверху пресса. Штатныий шток пресса удлиняется удлинителем, который сцепляется со штатным штоком специальным соединителем, имеющим интерфейс стандартного шелхолдера для нарезных прессов. Заодно в удлинителе можно сделать канал для выброса гладкоствольных капсюлей, которые не проходят в канал, имеющийся в штоках нарезных прессов.
На рисунках изображена гильза длиной 76 мм (с запасиком).
Устройство производит обжим юбки гильзы (за исключением той части, которая входит в зацепление с шелхолдером) и извлечение капсюля в один прием.
Все чертежи в формате PDF лежат тут
Шток PDF
Шток контрится в матрице обычной гайкой М10.
Поскольку оно всегда контрится наперекосяк - под гайку с одной стороны надо подложить медную фольгу ~0.5 мм и аккуратно законтрить.
Резьба 1 1/4 - 12 UNF внешний диаметр 31.75, внутренний 29.50, шаг 2.117 мм
Резьба 7/8 - 14 UNF внешний диаметр 22.225, внутренний 20.40, шаг 1.814 мм
Как правило в прессах внутренний диаметр резьбы 7/8-14UNF увеличен. Иногда даже превышает 21 мм.
По тому разрезу что в верхней части - выточить заготовку.
Потом лишнее отфрезеровать (нужна грибковая фреза толщиной не более 2 мм).
https://disk.yandex.ru/d/3c2dZ_FNS_jY2w
Там лежат все чертежи в PDF и сам проект DWG (Автокад 2006).

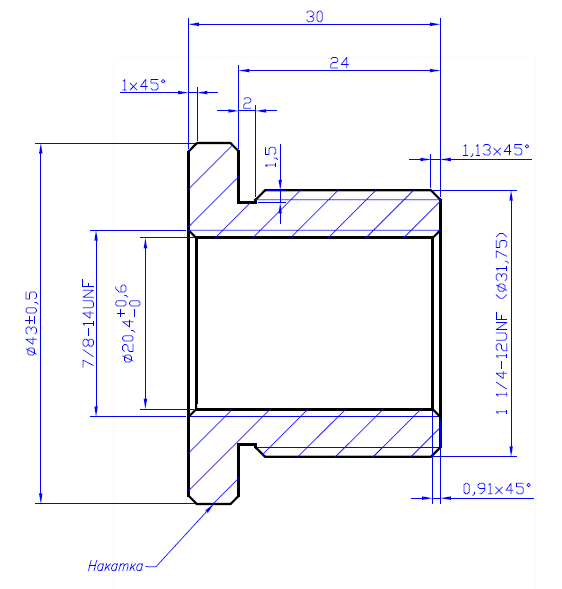

Добавлены переходные переходники поз. 8 и 9, которые согласуют резьбы на основании и матрице с большой трубой.
Сюда же до кучи добавлен шелхолдер с боковым выбросом капсюля.
Пресс с резьбой 7/8 расточен, резьба перерезана на 1 1/4
Ясен пень, изготовлена втулка перехода обратно на 7/8
Гильза новая, 76 мм. Шелхолдер плоский, поскольку у этого пресса в штоке канал в которой КВ-209 улетает со свистом.
Иглы-декаперы
Рабочий диаметр матрицы полирован, выполнена заходная кромка R1
Нанесено обозначение рабочего диаметра
А также фрезерованная шевронная насечка и декоративный рисунок 😊
Лучше конечно пять звездочек (с), но тяжко. Не предназначен мой станок для такой работы.
Две из них обрели своих владельцев.

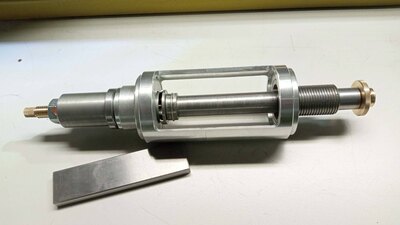

Общий вид, отдельно от пресса, в сборе.
Несколько кривенько получилось угловое отверстие для выхода капсюля. Не с первого раза попал в центр штока. Непрезентабельно, но функционально.

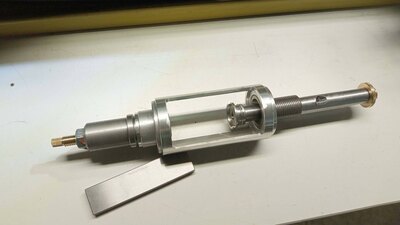

Вид в установленном на пресс состоянии.
Вверху - понятное дело, крепится на резьбу 7/8".
Внизу - сначала вставляется коннектор у которого с одной стороны интерфейс шелхолдера, а с другой резьба М8, которая соединяет его со штоком насадки. Таким образом штоки пресса и насадки соединяются.
55 секунд, не торопясь, 5 гильз.
Там, куда выпадает капсюль у меня в ребро стола прикручена воронка из обрезанной пластиковой бутылки, от нее шланг и в бутыль для израсходованных капсюлей.
