Сами гильзы папковые 16-го кал. стандартной длины 70мм, а вот капсульное гнездо нестандартное (диаметром 7,3мм, глубиной 6,2мм, т.е. по диаметру больше чем Жевело/КВ-21 и КВ-209/КВ-22, но короче этих капсулей). Картонная трубка очень качественная высокой плотности, металлический цоколь высотой 11мм, т.е. больше, чем у обычной папки.
Михаил,похоже у меня есть что-то явно из этой серии.Капсюль Цб,ставиться во втулку.Втулка как раз 7.3.Гильза 48года.Изумительная крепкая папка.Была...Была одна штука,и я её разрезал.Если получиться фото вставлю,или при встрече покажу.Ну и как образец отдам 😊
Так,так,так..., кажется что-то проясняется..., у меня тоже есть нечто подобное и доселе непонятное...., внутри торчит что-то вроде ниппеля, а снаружи действительно ЦБ во втулке напоминает...
Учитывая сложность конструкции такого капсюля, вполне вероятно, что это какая-то "послевоенная конверсия" и прародитель современных КВ-21, КВ-22. Также возможно, что где-то в военных боеприпасах до сих пор применяется.
Короче, вопросов пока больше, чем ответов...
Ого! таких ещё не видел ни разу!
d-alex001
Ого! таких ещё не видел ни разу!
Я тоже...
Поэтому и не придал значения двум "пипкам", которые выпали вместе с этими гильзами из мешка.
Хорошо, что не сгреб их в мусор!
Это оказались наковаленки к этим гильзам.
Короче, ставится такая наковаленка вертикально в капсульное гнездо, а сверху запресовывается обычный ЦБ (капсульное гнездо по диаметру именно под ЦБ). Поскольку отверстие под штырек наковаленки круглое, а сама наковаленка плоская, то после ее установки остаются два затравочных отверстия.

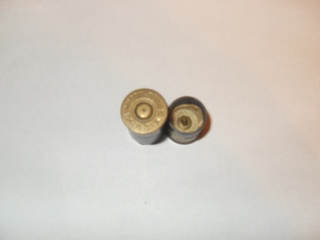

Вот фотки, по ним, думаю, все ясно станет:
Вот...
Ваши гильзы на фото слева с указанием размеров. Выпускались вплоть до конца 60-х годов. Особенностью гильз является отдельно устанавливаемая наковальня. Гильзы "живучие" и неприхотливые, несмотря на то, что капсюлирование оных несколько мешкотно. В качестве рекомендации можно сказать одно - несмотря на использование капсюля ЦБО подсыпка "дымного" пороха крайне вредна для эксплуатации этих гильз, гнездо разрушается в 80% случаев при первом же выстреле с прорывом газов в сторону бойка...
d-alex001
Ого! таких ещё не видел ни разу!
Таких не видел,но читал.Для 100гильз в комплекте шло 140 наковален.
ruslan.ambaТаких не видел,но читал.Для 100гильз в комплекте шло 140 наковален.
А тут только две...
Интересно, чем эти наковальни можно заменить???
Может гаечку подобрать....
avtor-1Погодите... поищу, где-то в хозяйстве было несколько сотен. Найду - ваши.
Интересно, чем эти наковальни можно заменить???
А не проще забить КВ через какую либо трубку? И не обязательно металлическую, подно подобрать трубку из ПВХ или тремоусадку. Капсюль при выстреле сё=равно никуда не денется.
Волжское небо
А не проще забить КВ через какую либо трубку? И не обязательно металлическую, подно подобрать трубку из ПВХ или тремоусадку. Капсюль при выстреле сё=равно никуда не денется.
Надо будет рассверливать дно капсульного гнезда. Я там на фото показал, как выступают Жевело и КВ-209 по высоте.
А не проще пробить? Обычное керно (бородОк) из жигулёвского ЗИПа, с пологим конусом.
Волжское небо
А не проще пробить? Обычное керно (бородОк) из жигулёвского ЗИПа, с пологим конусом.
Посмотрим..., если у Виталий М найдутся наковальни, то и вопрос отпадет.
А наковаленки можно взять в кв 22, если пробитый капсюль разобрать. Должно подойти.
pooh
А наковаленки можно взять в кв 22, если пробитый капсюль разобрать. Должно подойти.
КВ-22 под рукой не оказалось, поэтому "имплантировал" наковаленку от КВ-209 (сразу следует отметить, что извлечение этих наковаленок из КВ занятие довольно геморойное, его надо пилить). При установке в эту гильзу наковальня от КВ стоит там очень неуверенно, все время заваливается на бок, поэтому установив на нее ЦБ никогда не будешь уверен вертикально она там стоит или нет. А во-вторых, высота установленной наковальни от КВ на 0,7мм ниже родной, а это понятное дело, чревато осечками.
avtor-1
КВ-22 под рукой не оказалось, поэтому "имплантировал" наковаленку от КВ-209 (сразу следует отметить, что извлечение этих наковаленок из КВ занятие довольно геморойное, его надо пилить).
Пилить не обязательно, можно "выколупывать" колпачёк острым шилом/гвоздём. Работает на ура (если уж сильно припекло).
------------------
Машингвери, штурмгевери -
Вiдкривай, потворо, дверi!
Victor 7.62Пилить не обязательно, можно "выколупывать" колпачёк острым шилом/гвоздём. Работает на ура (если уж сильно припекло).
Да похоже и смысла нет, не подходят они для этих гильз...
avtor-1
не подходят они для этих гильз...
Я не силён в этих ваших КВ-22 и пр. - знаю точно, что "иголки" от еврокапсюлей фирм ВР, Тахо даже излишне "высокие" применительно к таким гильзам. Однако, согласен - болтаются в гнезде, как... 😞
------------------
Машингвери, штурмгевери -
Вiдкривай, потворо, дверi!
Victor 7.62Я не силён в этих ваших КВ-22 и пр. - знаю точно, что "иголки" от еврокапсюлей фирм ВР, Тахо даже излишне "высокие" применительно к таким гильзам. Однако, согласен - болтаются в гнезде, как... 😞
Если поставить с ног на голову (иголкой, которая должна заходить в отверстие гильзы) вверх, то - возможно, но тогда наковальню вообще ничего не будет держать. А если так, как она стоит в КВ (иголкой в отверстие, а двумя выступами к ЦБ), то тогда она на 0,7мм ниже штатной наковальни. Я не знаю, возможно ЦБ и сработает, но полной уверенности в этом от выстрела к выстрелу все равно не будет.
