Купил у уважаемого VlPP прицел Щ1-4х24 Кречет и кольца SR-3003WL. У ABT SPB кронштейн Арбалет Патриот М-59. При монтаже колец не планку кронштейна возникла проблема - подвижные лапки колец не могут обхватить "зуб" планки до конца. Ширина планки в самом широком месте 20,5 мм, высота "зубов", за которые должно зацепляться кольцо 5,6 мм.
В чем пробема - в кольцах, планке или стрелке?
На эту шнягу уже было достаточно нареканий, причина - неверная технология изготовления: литье, без последующего фрезерования, не обеспечивает повторяемости размеров и параллельности плоскостей. Практически все производители, кроме союзных сябров, при изготовлении кронштейнов используют экструзию, там этой проблемы просто не возникает. Литые белорусские кроны часто выглядят вот так ( в полном размере видно лучше):
_
_

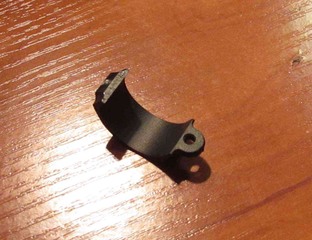

А сочетание силумина и несоответствия размеров кольца иногда приводит к таким вот результатам ( в отличие от стандартного для кронштейнов и колец сплава Т6061, силумин практически не пружинит, а просто ломается):
Вижу два решения:
1. Надфилем придать текущей планке нужную огранку.
2. Заменить планку. Могу прислать аналогичную https://puscopes.ru/planka-picatinny-11-sm.html или расширенную https://puscopes.ru/planka-weaver-14-sm.html
Сообщите Ваше решение.
Gratius

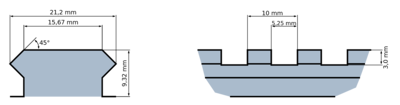

146% - кривой кронштейн. Посмотрите на стандартные размеры и форму планки, и сравните со своими ( обратите внимание на форму бокового ребра):
Вот поэтому мы теперь делаем Ленинград сами..
ABT SPBпланка с правой стороны как будто имеет не соответствующий Пикатинни профильОб чем и спич 😊
ABT SPBНадфилем придать текущей планке нужную огранку.Надфилем не надо, узкий он - "ям" накопаете. Мелкую наждачку приклеить к стеклу\фанерке, так будет плоская поверхность шлифа.
P.S. А это нормально, что кронштейн люфтит в вертикальной плоскости, пока не затянешь рычаг?
Огненные руки
Получил от ABT SPB планку Weaver 14 см взамен штатной. На нее кольца встали гораздо лучше. Всем спасибо за помощь.
P.S. А это нормально, что кронштейн люфтит в вертикальной плоскости, пока не затянешь рычаг?
Да, это нормально. Такая конструкция. "Болтанку" можно уменьшить, если чуть подтянуть "зуб" крепления. Главное, чтобы последний сантиметр хода рычаг крепления преодолевал с достаточным усилием.
